Cum componentele miezului electric afectează eficiența globală a transformatoarelor și inductorilor?

Componentele miezului electric joacă un rol crucial în determinarea eficienței globale a transformatoarelor și inductorilor. Iată cum influențează acestea performanța:

Managementul fluxului magnetic
Permeabilitate ridicată: Materialele miezului electric, cum ar fi oțelul siliconic, sunt proiectate pentru a avea o permeabilitate magnetică ridicată, permițându-le să canalizeze eficient fluxul magnetic. Un miez cu permeabilitate ridicată reduce reticența circuitului magnetic, permițând o cuplare mai bună între înfășurările primare și secundare.

Calea pentru fluxul magnetic: miezul oferă o cale cu reluctanță scăzută pentru fluxul magnetic, asigurând că majoritatea liniilor de câmp magnetic generate de înfășurări trec prin miez, mai degrabă decât să se scurgă în aerul înconjurător. Acest lucru îmbunătățește eficiența transferului de energie între bobine.

Reducerea pierderilor de curent turbionar

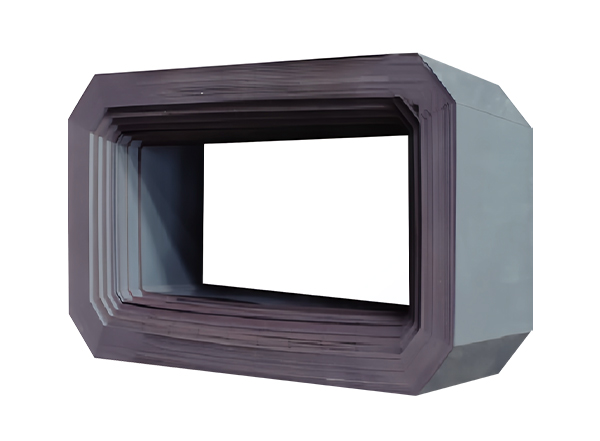

Construcție laminată: Miezurile sunt adesea construite din laminate subțiri, izolate, mai degrabă decât piese solide. Acest design laminat ajută la minimizarea curenților turbionari, care sunt bucle de curent electric induse în materialul de bază prin modificarea câmpurilor magnetice. Prin restrângerea fluxului acestor curenți, pierderile de energie sunt reduse, sporind eficiența generală.

Alegerea materialelor: alegerea materialelor cu rezistivitate electrică ridicată (cum ar fi oțelul siliconic) ajută în continuare la reducerea pierderilor de curent turbionar în comparație cu oțelul convențional.

Minimizarea pierderii prin histerezis
Proprietăți magnetice: Pierderile de histerezis apar din cauza întârzierii fluxului magnetic în materialul miezului atunci când câmpul magnetic se modifică. Această energie este disipată sub formă de căldură. Utilizarea oțelurilor electrice de înaltă calitate cu proprietăți magnetice optimizate ajută la minimizarea pierderilor de histerezis, crescând astfel eficiența.

Tratamentul materialului de bază: Oțelul siliciu orientat pe granule, care a fost prelucrat pentru a-și alinia granulele într-o direcție specifică, poate reduce semnificativ pierderile de histerezis, în special în aplicații precum transformatoarele în care câmpurile magnetice sunt predominant într-o direcție.

Stabilitate termică
Disiparea căldurii: Materialele de bază eficiente ajută la gestionarea căldurii generate în timpul funcționării. Căldura excesivă poate duce la pierderi crescute și la o eficiență redusă. Miezurile concepute pentru a funcționa la temperaturi mai scăzute pot menține performanța pe perioade mai lungi.

Conductivitate termică: Alegerea materialului de bază influențează conductibilitatea termică, care este importantă pentru menținerea eficienței operaționale și prevenirea supraîncălzirii.

Raspuns in frecventa
Frecvența de funcționare: materialul miezului afectează cât de bine funcționează transformatorul sau inductorul la frecvențe diferite. Aplicațiile cu frecvență mai înaltă pot necesita materiale special concepute pentru a minimiza pierderile la acele frecvențe (de exemplu, oțel amorf sau ferite).

Saturația miezului: Miezul trebuie proiectat să funcționeze eficient în limitele sale de saturație. Dacă miezul se saturează, poate duce la pierderi crescute și la o eficiență redusă.

Considerații de proiectare
Geometria miezului: Forma și configurația miezului (de exemplu, E-I, U-I, toroidal) pot influența eficiența. Geometriile diferite pot optimiza cuplajul magnetic și pot reduce pierderile.

Izolație: Izolarea corespunzătoare între laminare previne scurtcircuiturile pentru curenții turbionari și sporește eficiența generală.

Componentele miezului electric sunt esențiale pentru performanța transformatoarelor și inductorilor. Acestea influențează gestionarea fluxului magnetic, reduc pierderile de energie datorate curenților turbionari și histerezisului și ajută la menținerea stabilității termice. Selectarea corectă a materialelor de bază și a designului poate duce la îmbunătățiri semnificative ale eficienței acestor dispozitive electrice, contribuind la o mai bună conservare a energiei și performanță în diverse aplicații.
